原油儲罐液位自動監測系統

液位計由法蘭、連接導線、波導絲、感應線圈、骨架、屏蔽器、保護套管、磁鐵組件、外殼、阻尼器、連接線、固定塊和測量電路幾個部分組成。在每根波導絲的靠近電子倉側端部設有感應線圈，感應線圈纏繞在高穩定性的聚四氟材料骨架上，屏蔽器分別包圍在感應線圈外部，波導絲穿過骨架內孔，連接導線電氣連接。在骨架內部設有阻尼器并用固定焦固定。

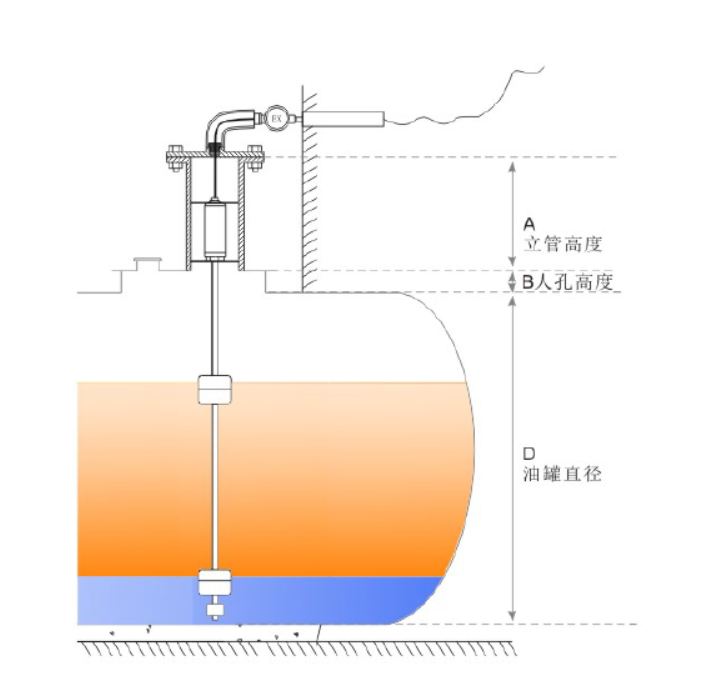

液位計總體結構如右圖。測量電子單元在罐體之外，包括脈沖發生、回波接收、信號檢測與處理電路。由不銹鋼材料做的保護套管套在波導管外，插入液體中直達罐底。

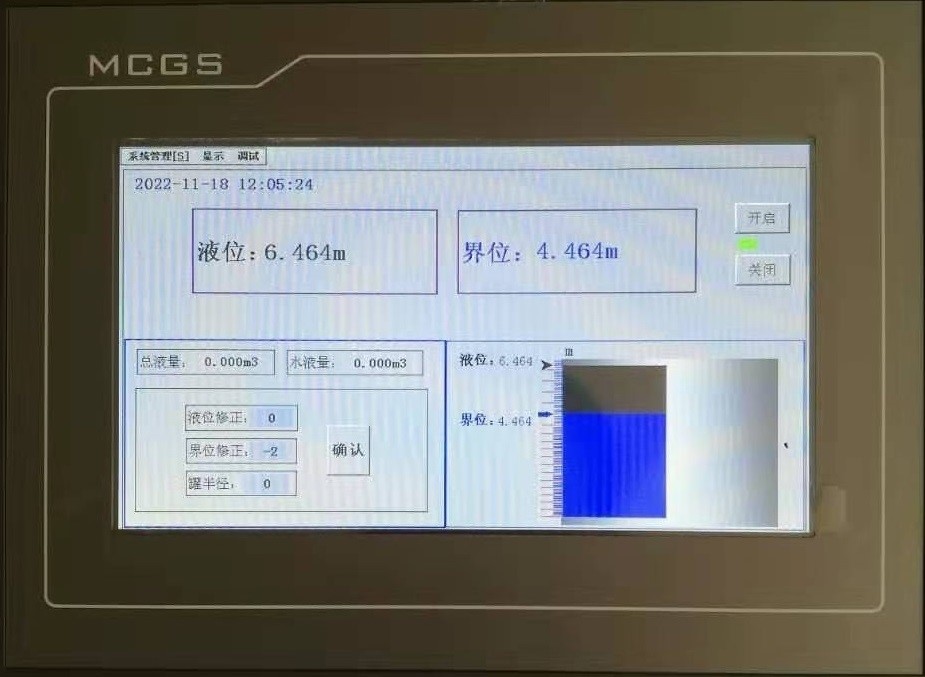

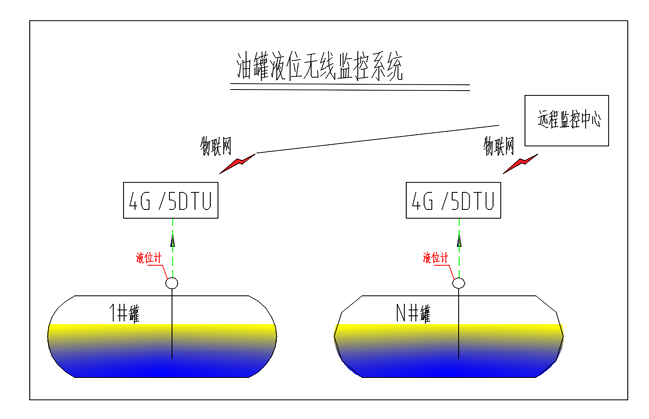

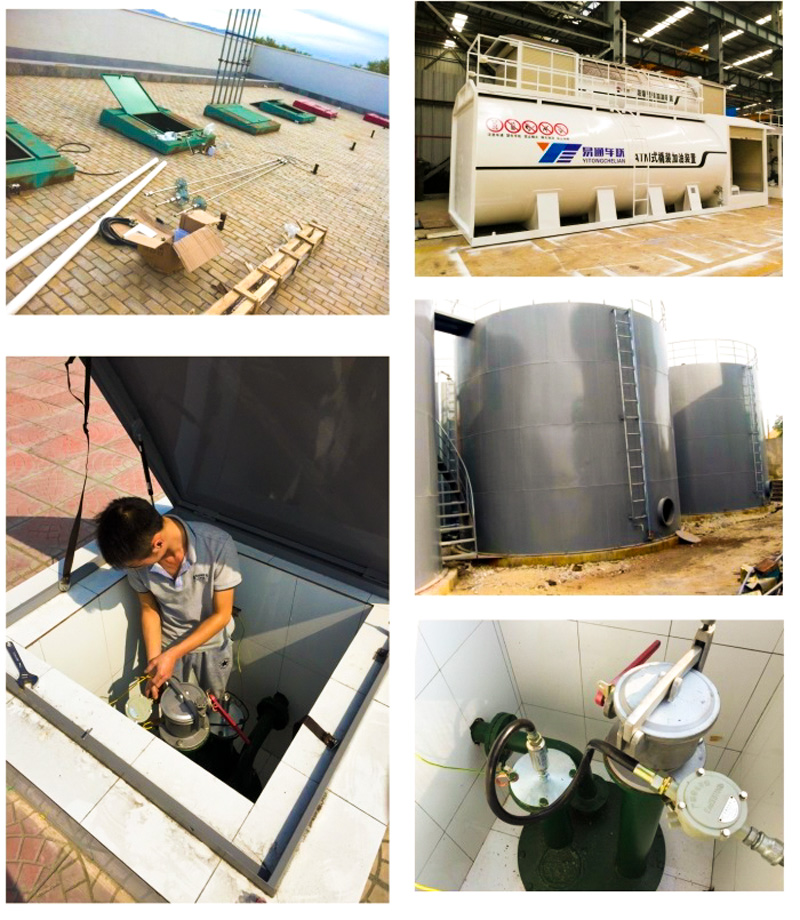

目前設計的液位遠傳系統是由磁滯伸縮液位計、防爆箱、4G/5G無線路由器、監控后臺組成。液位信號通過4G/5G無線路由器傳輸?shù)竭h(yuǎn)程接收終端，遠程終端實時顯示各個油罐的液位.只要有網絡，工程師可以在任何地方查詢各個油罐的液位。油罐現場無人值守。
